Disc Motor
حتى ١٦٠٠ كجم · حتى ٢٫٥ م/ثماكينات بلا تروس بتصميم قرصي
مدمجة ورقيقة، مناسبة للمصاعد بلا غرفة ماكينات والمباني السكنية.
مكونات مصاعدنا: ماكينة وأبواب وتحكم وحبال من مصنّعين معروفين
المصعد بأربعة أجزاء رئيسية: ماكينة تحرّكه، وأبواب تُفتح وتُغلق مئات المرات يوميًا، ونظام تحكم يديره، وحبال تحمل الكابينة. اخترنا لكل جزء مصنّعًا متخصصًا، وهي نفس المكونات التي تأتي بها مصاعد KASPER. وهذه طرازاتهم ومواصفاتهم كما ينشرونها.
Torin · ماكيناتNBSL · أبوابMonarch · تحكمGustav Wolf · حبال
ماكينات الجر

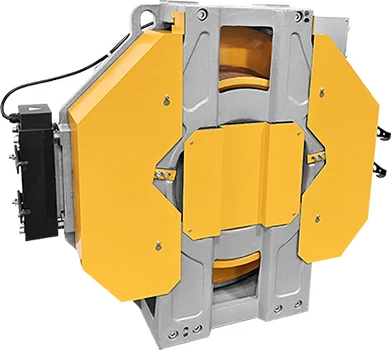

Torin Drive — تورين

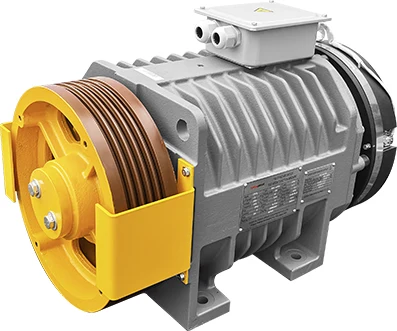

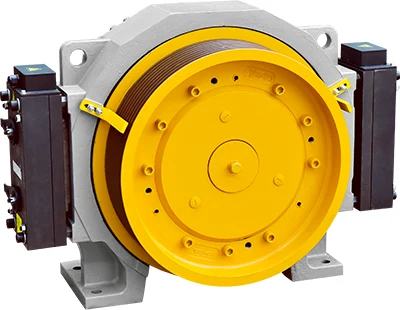

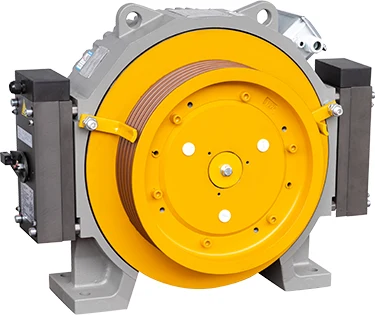

محرك المصعد: ماكينات جر بلا تروس بمغناطيس دائم (PM Gearless)
نركّب ماكينات Torin في مصاعدنا الصينية. Torin من أكبر مصنّعي ماكينات الجر في العالم، ولها خبرة تزيد على ٤٠ عامًا. تنتج أكثر من ١٠٠ طراز وأكثر من ١٬٢٠٠ مواصفة، وتُختبر ماكيناتها في مركز فحص معتمد من CNAS. أما مصاعدنا الإيطالية فتعمل بماكينات Alberto Sassi.
+٤٠عامًا في صناعة ماكينات الجر
+١٠٠طراز
+١٬٢٠٠مواصفة فنية
٣٢٠–٥٠٠٠ كجمنطاق الحمولة
٠٫٣–١٠ م/ثنطاق السرعة
CNASمركز فحص معتمد

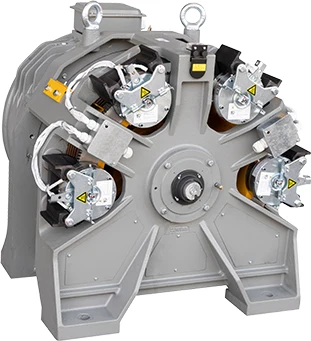

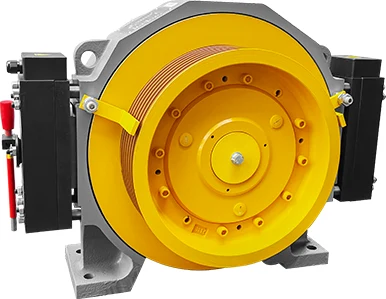

High Speed
حتى ٥٠٠٠ كجم · حتى ٨ م/ثماكينات السرعات العالية
للأبراج والفنادق والمباني التجارية العالية ذات الحركة الكثيفة.

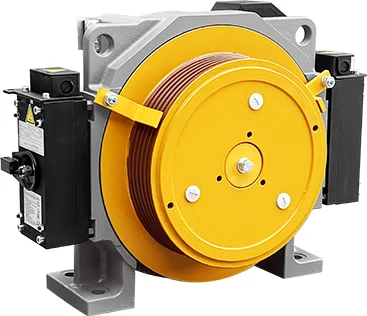

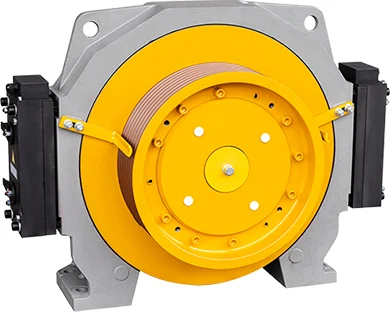

Outer Rotor
حتى ٣٠٠٠ كجم · حتى ٣ م/ثماكينات بدوّار خارجي
عزم عالٍ بحجم صغير، مناسبة لمصاعد الركاب والمستشفيات.

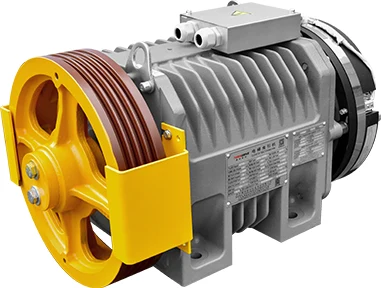

MRL
حتى ٢٥٠٠ كجم · حتى ٣ م/ثماكينات المصاعد بلا غرفة ماكينات
تُركّب داخل البئر، فتوفّر مساحة غرفة الماكينات على السطح.
Belt
حتى ١١٥٠ كجم · حتى ١٫٧٥ م/ثماكينات السير المسطح
تعمل بسير جر بدل الحبال، بتشغيل هادئ وصيانة أقل.

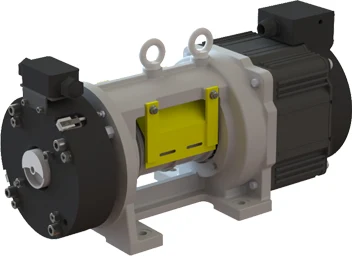

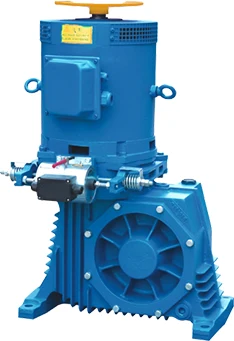

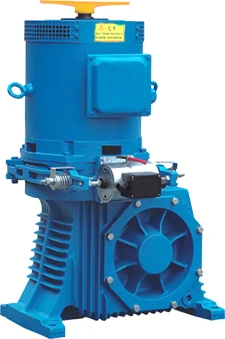

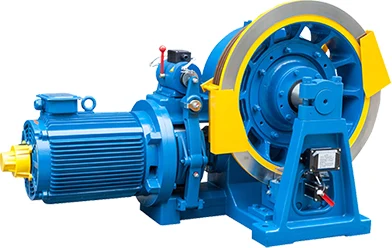

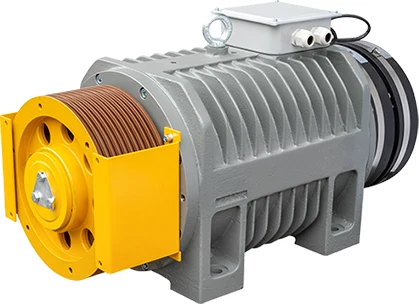

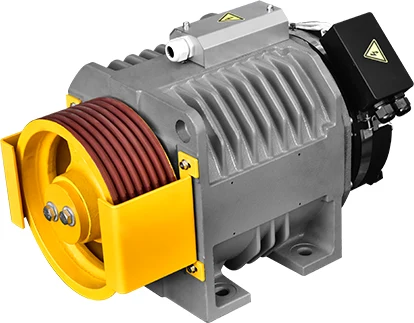

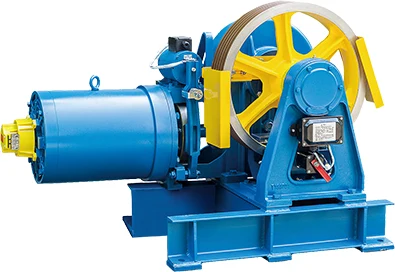

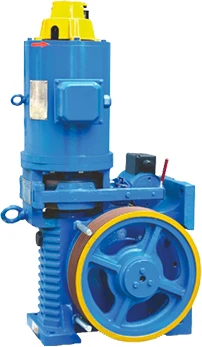

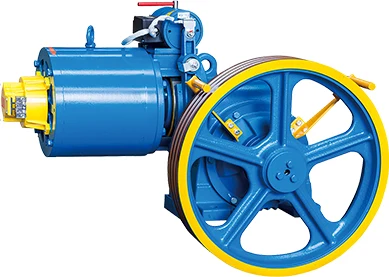

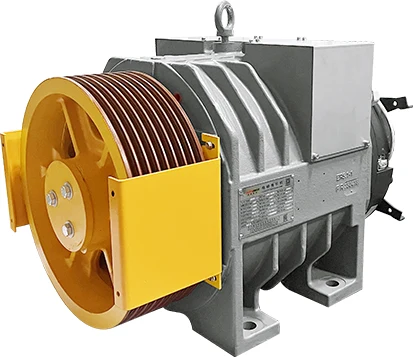

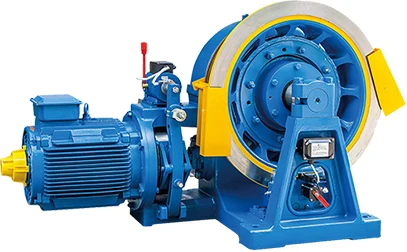

Geared
٤٠٠–٧٥٠ كجم · ٠٫٥–٢ م/ثماكينات بتروس
حل اقتصادي ومجرّب لمصاعد الركاب والتحديث.

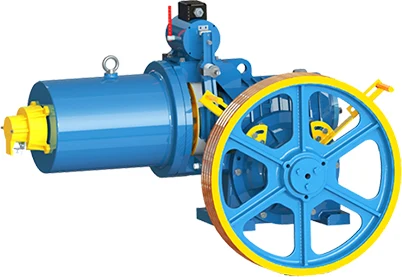

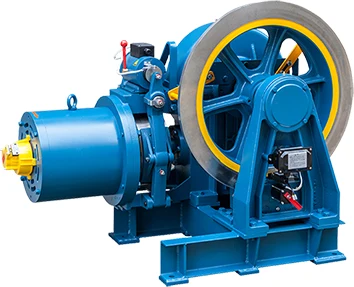

YJ-A
٦٣٠–٢٥٠٠ كجمماكينات بتروس بماسك بكرة
مزودة بماسك على بكرة الجر لحماية UCMP وACOP وفق معايير السلامة.

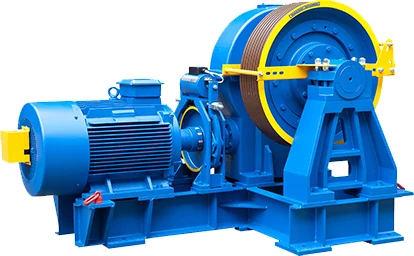

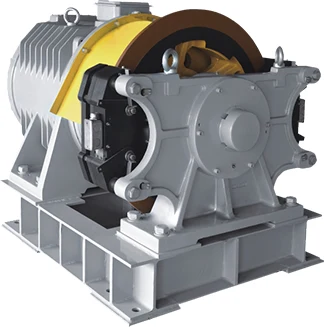

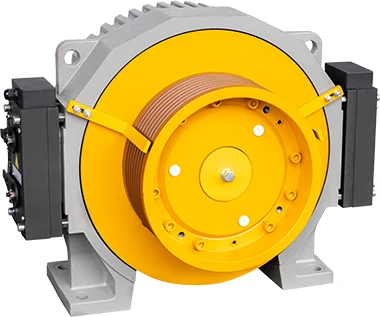

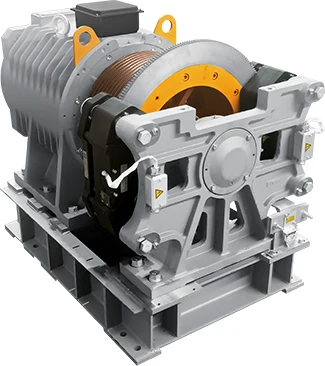

Large Tonnage
٥٠٠٠–٥٥٠٠ كجمماكينات الحمولات الكبيرة
لمصاعد البضائع والسيارات والمستودعات.
Home Lift
حتى ٤٥٠–١٠٠٠ كجم · حتى ١ م/ثماكينات المصاعد المنزلية

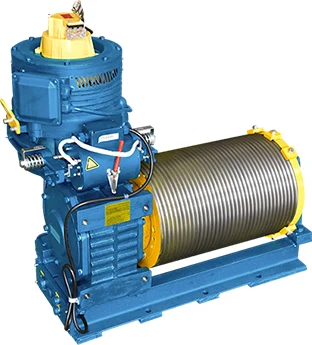

تشمل PMG140A للمصاعد المنزلية بدون ثقل موازنة (حتى ١٠٠٠ كجم، ٠٫٤ م/ث).

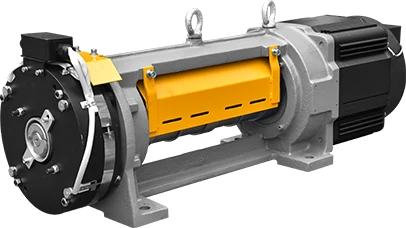

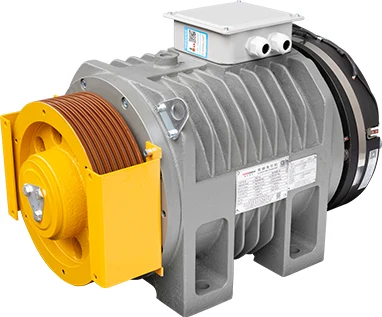

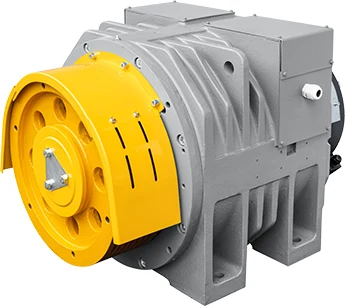

Escalator
٥٫٥–١٥ كيلوواطماكينات السلالم المتحركة
للسلالم والممرات المتحركة في المراكز التجارية والمطارات.
المصدر: الموقع الرسمي للمصنّع (torindrive.com). الصور والمواصفات للتعريف، وقد يختلف الطراز المركّب حسب مشروعك.
الأبواب ومشغلاتها
NBSL — إن بي إس إل
الأبواب: مشغلات أبواب الكابينة وأجهزة أبواب الأدوار
بدأت NBSL عام ١٩٨٣ بأول قفل أبواب آلي، وتنتج اليوم مشغلات أبواب لكبرى ماركات المصاعد في العالم، وتحمل شهادة ISO 9001 منذ ١٩٩٧. نعتمد أبوابها لأن الباب هو أكثر أجزاء المصعد حركة، وأكثرها سببًا للأعطال.
١٩٨٣أول قفل أبواب آلي
+٤٠عامًا في مكونات المصاعد
+١ مليونمشغل باب كابينة منتج
ISO 9001منذ ١٩٩٧
١ مليوندورة اختبار للأقفال
CEشهادة المطابقة الأوروبية
PM · TKP131-09
وزن باب حتى ١٦٠ كجممشغلات أبواب بمحرك مغناطيس دائم
تشغيل ناعم وهادئ واستهلاك أقل للطاقة، مع تحكم دقيق في السرعة والقوة.
VVVF · TKP131-06
وزن باب حتى ٢٠٠ كجممشغلات أبواب بتحكم VVVF
تحكم بتردد متغير يمنح فتحًا وغلقًا سلسًا دون ارتطام.
Side Opening
PM حتى ١٢٠ كجم · VVVF حتى ٢٤٠ كجمأبواب الفتح الجانبي
مناسبة للآبار الضيقة ومصاعد المستشفيات والبضائع.
Center / 3-Panel
لوحان حتى ٣٢٠ كجم · ثلاثة ألواح حتى ٤٨٠ كجمأبواب مركزية وثلاثية الألواح
لمداخل الكبائن الواسعة ومصاعد الحمولات الكبيرة.
Landing Door Devices
أقفال مختبرة لمليون دورة · اختبار صدم بندول ٤٥ كجمأجهزة أبواب الأدوار
الجزء المثبت في كل دور، ومعه قفل الأمان الذي يمنع فتح الباب ما لم تكن الكابينة في الدور.
المصدر: الموقع الرسمي للمصنّع (nbsl.com · nbsl.eu). الصور والمواصفات للتعريف، وقد يختلف الطراز المركّب حسب مشروعك.
أنظمة التحكم
Monarch — مونارك من Inovance
عقل المصعد: أنظمة تحكم متكاملة ومحركات تردد متغير
مونارك هي قسم أنظمة المصاعد في مجموعة Inovance، تأسست عام ٢٠٠٣، وهي أول من جمع كنترول المصعد والإنفرتر في وحدة واحدة (Integrated Solution). حتى عام ٢٠١٩ تجاوز عدد أنظمة NICE المركّبة مليوني نظام. نستخدمها لأن قطع غيارها متوفرة في السوق السعودي، ولأن فنيينا يعرفونها جيدًا، فيكون تشخيص الأعطال أسرع.
٢٠٠٣سنة التأسيس
+٢ مليوننظام NICE مركّب حتى ٢٠١٩
SIL3إيقاف آمن للعزم STO
EN 81-20و EN 81-50 شهادة سلامة أوروبية
ARDإنقاذ آلي مدمج
وحدة واحدةكنترول + إنفرتر

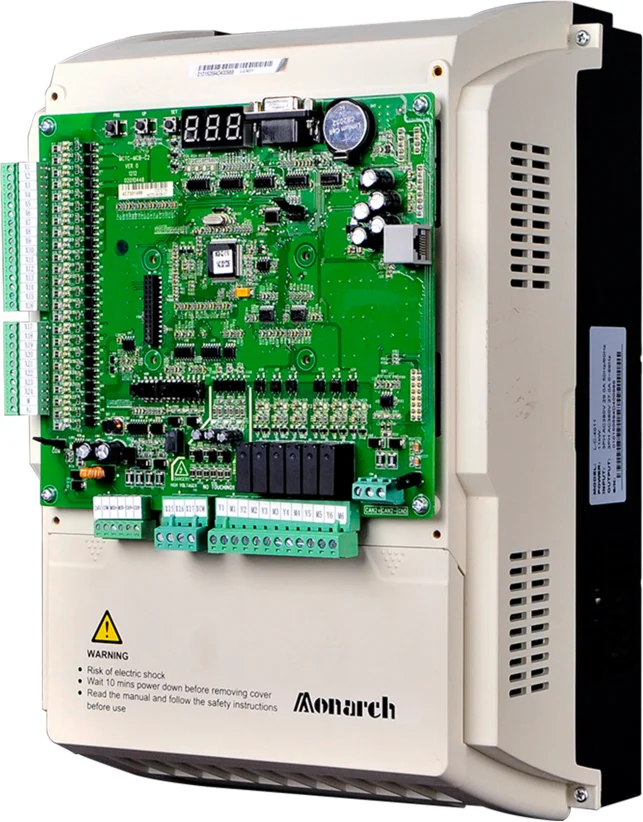

Integrated · Serial
كنترول متكامل مع إنفرترNICE3000+
نظام التحكم الرئيسي لمصاعد الركاب، بتقنية اتصال تسلسلي تقلل عدد الأسلاك وتُسرّع التركيب.

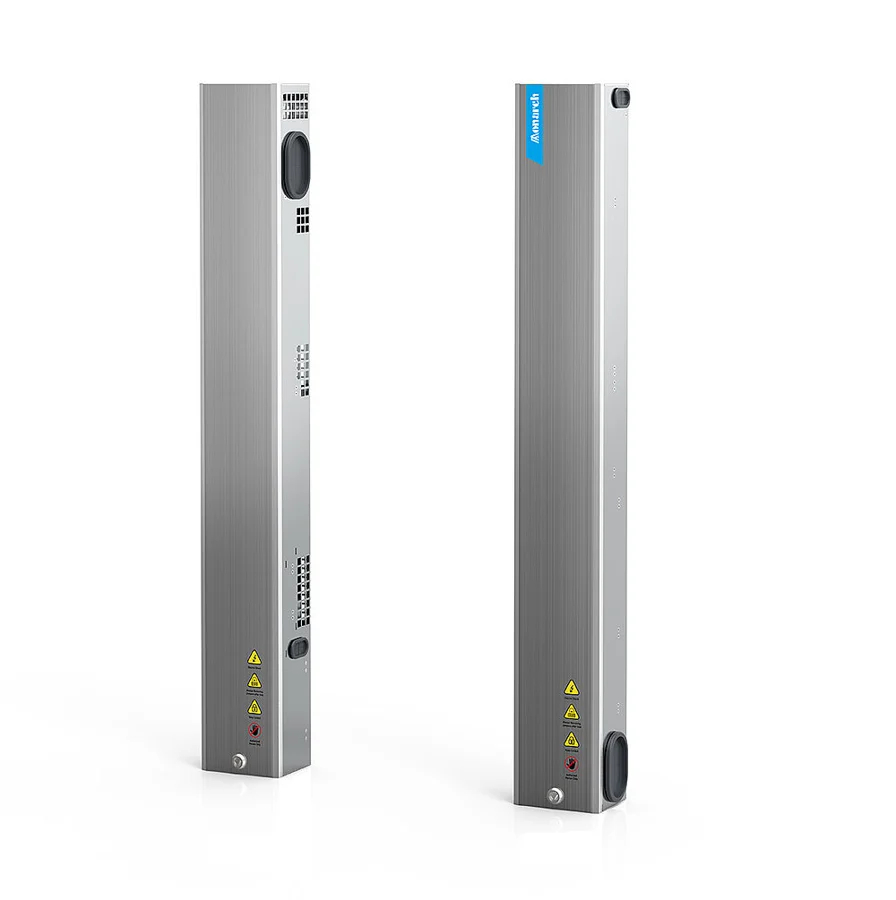

MRL Integrated
STO · SIL3 · EN 81-20/50SLC Slim Line
مخصص للمصاعد بلا غرفة ماكينات. يعمل بلا كونتاكتورات، ويتحكم في بابين معًا، وفيه جهاز إنقاذ آلي بشاحن بطارية.
Integrated · Parallel

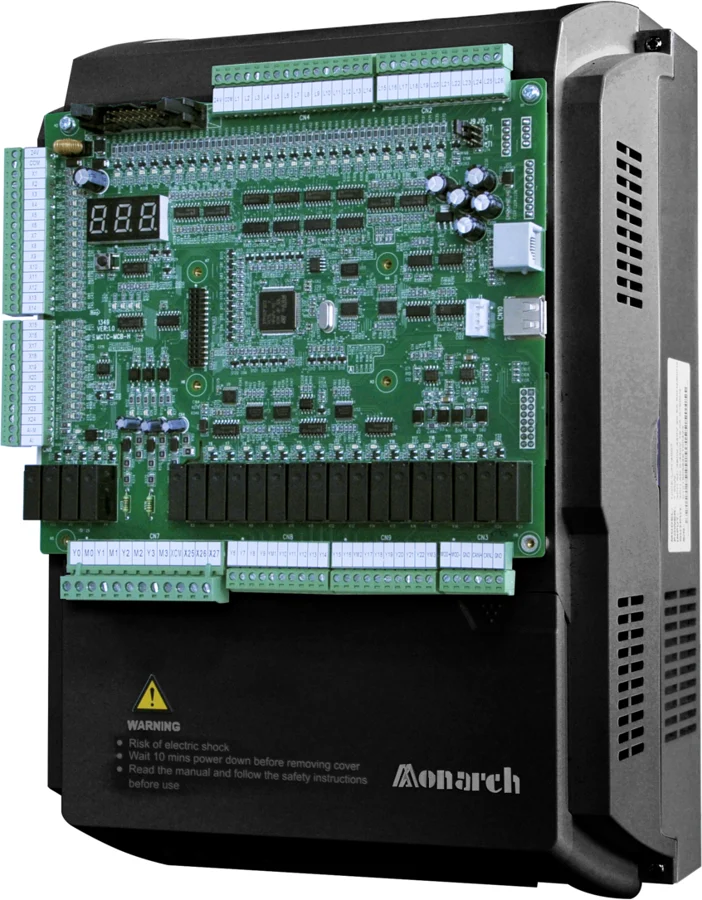

كنترول بتوصيل متوازيNICE1000+
حل اقتصادي للمباني السكنية والتجارية المتوسطة.

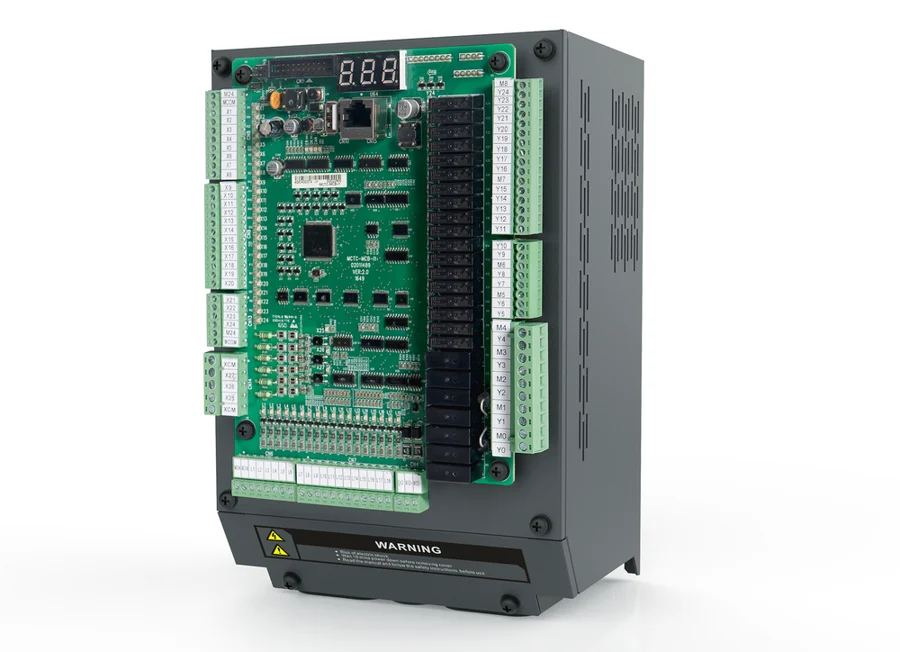

Open Loop
تحكم حلقة مفتوحةNICE100+
للمصاعد ذات الماكينات بتروس، ولمشاريع التحديث.

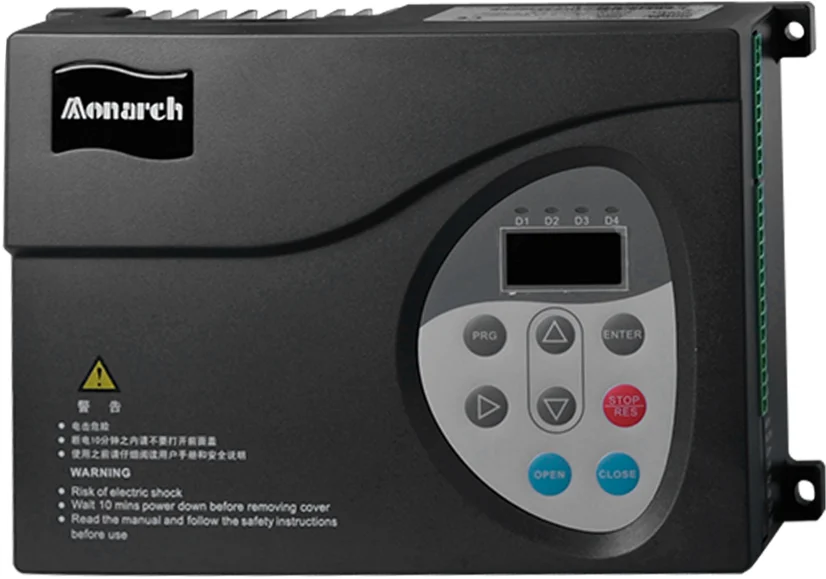

Door Controller
إنفرتر أبوابNICE900
متحكم تردد متغير مخصص لمشغلات الأبواب.

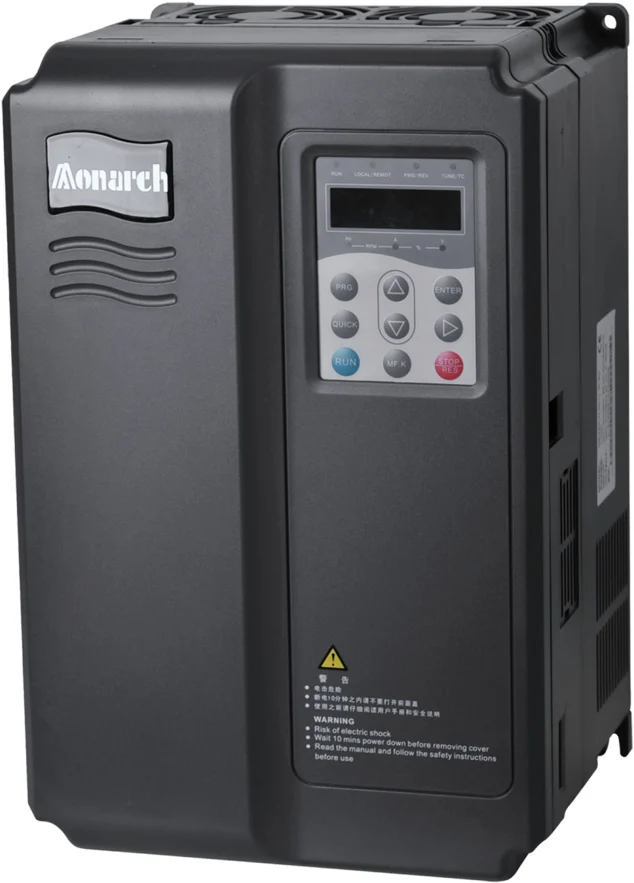

Elevator Drives
حلقة مغلقة · حلقة مفتوحةME320LN · MD380L
إنفرترات المصاعد لأنظمة التحكم المنفصلة، وللتحديث دون تغيير اللوحة كاملة.

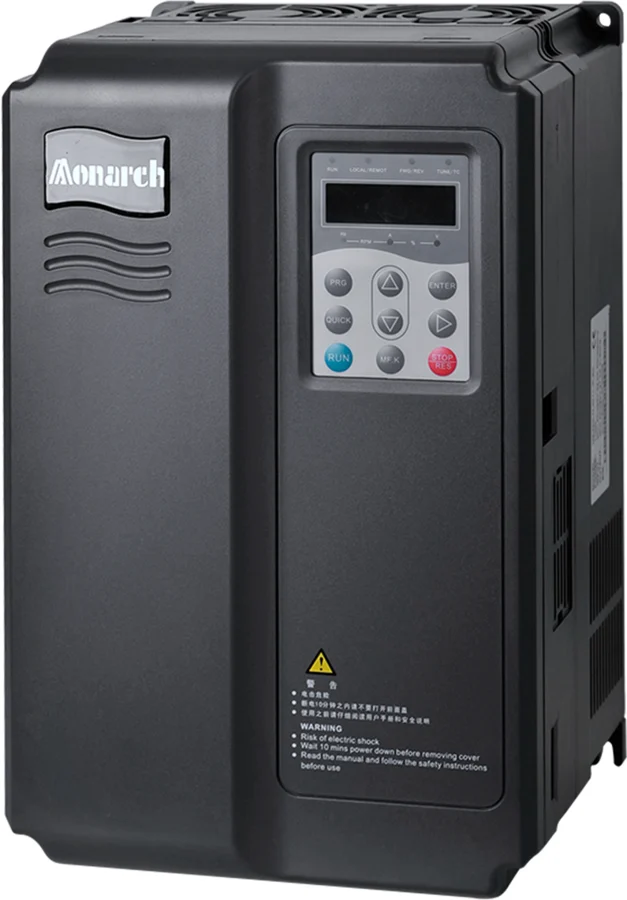

Escalator

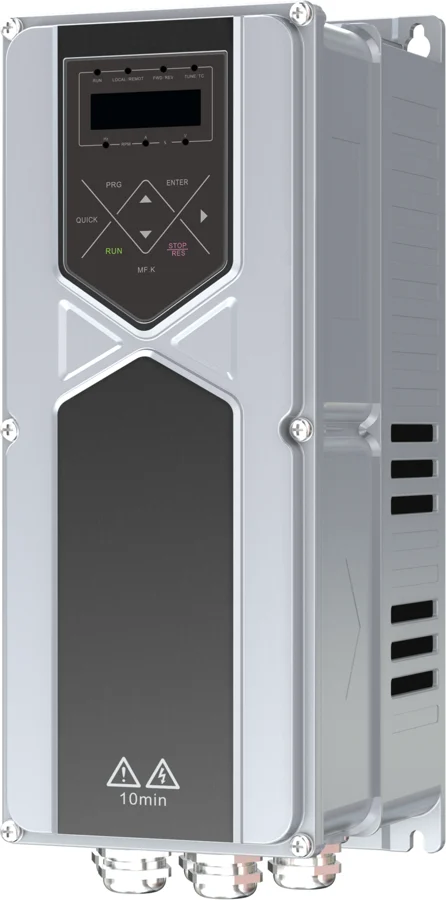

كنترول وإنفرتر السلالم المتحركةNICE2000 · WISE310
تحكم متكامل للسلالم والممرات المتحركة، مع وضع توفير الطاقة.

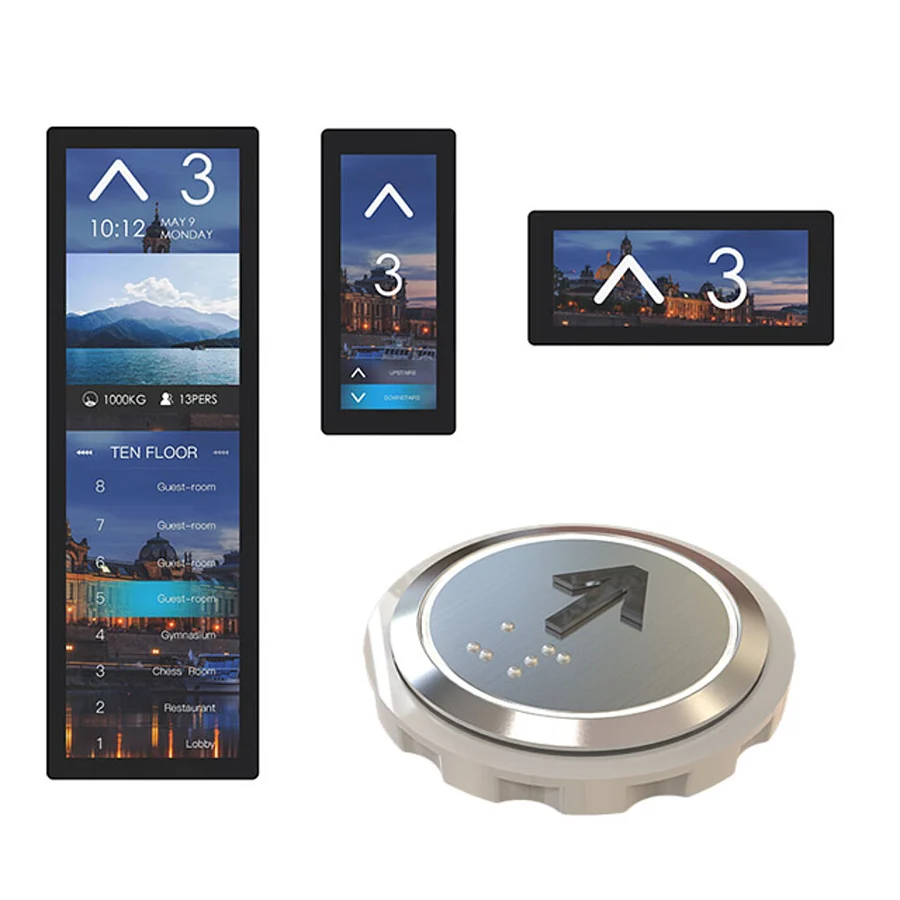

COP / LOP
أزرار وشاشات TFTلوحات الأزرار والشاشات
لوحات أزرار الكابينة والأدوار، وشاشات العرض، وصناديق الفحص.
المصدر: الموقع الرسمي للمصنّع (inovance.eu). الصور والمواصفات للتعريف، وقد يختلف الطراز المركّب حسب مشروعك.
حبال الجر
Gustav Wolf — جوستاف وولف
الحبال: حبال جر فولاذية ألمانية وحبال منظم السرعة
Gustav Wolf شركة ألمانية، وهي من كبار الموردين العالميين لحبال المصاعد، ولها مصانع في غوترسلوه ونيبرا وروسليبن. تُصنع حبالها وفق المعيارين DIN EN 12385 وISO 4344، وتتميز بعمر خدمة طويل. نستخدمها لأن الحبل هو ما يحمل الكابينة فعليًا، وجودته تحدد متى يلزم تغييره.
ألمانيابلد التصنيع
EN 12385معيار التصنيع
ISO 4344معيار حبال المصاعد
< ٨ ممحبال رفيعة للبكرات الصغيرة
9 جدائلفي PAWO F10 وTopTrac
-٢٠٪وزن حبل HyTrac الهجين

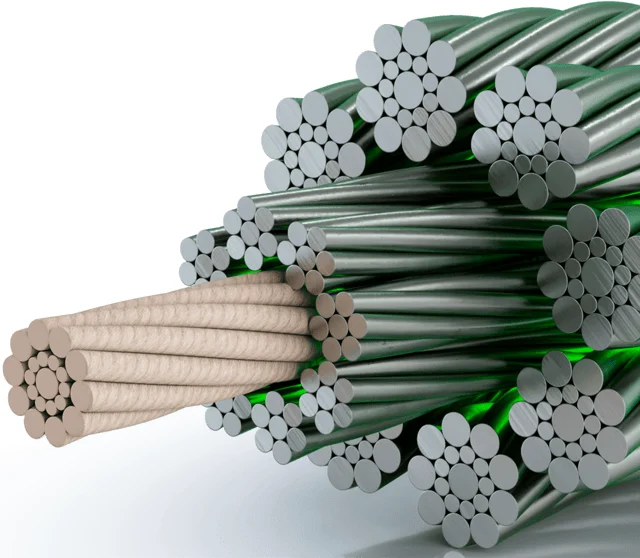

Seale · قلب ليفي مقوّى
مباني منخفضة ومتوسطةPAWO F3
حبل قياسي مجرّب. جدائله الخارجية بتركيب Seale وأسلاك خارجية أسمك تقاوم التآكل على بكرة الجر.

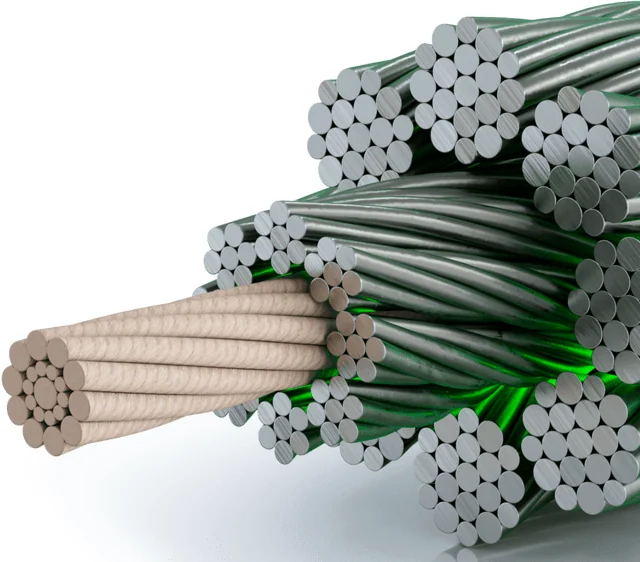

Warrington · قلب مقوّى
استطالة منخفضةPAWO F7
مصمم للتركيبات التي يتحدد فيها عمر الحبل بعدد الانحناءات على البكرات أكثر من التآكل.

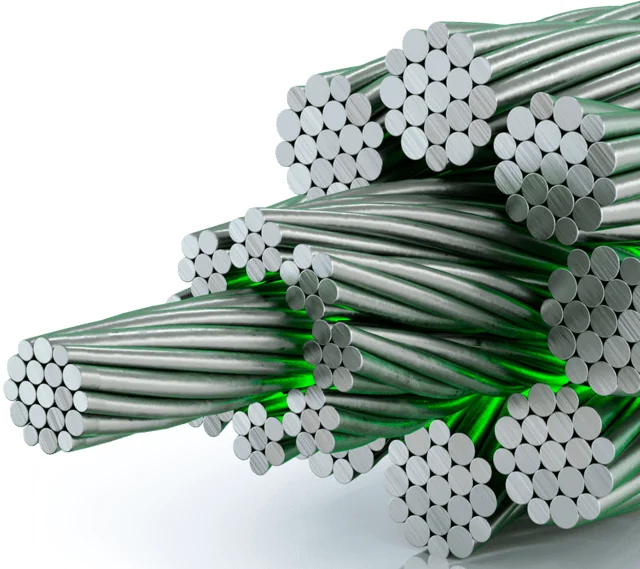

فولاذ كامل IWRC
مباني متوسطة وعاليةPAWO F7S
قلبه جديلة فولاذية بدل الليف، فيكون مقطعه المعدني أكبر وحمل كسره أعلى.

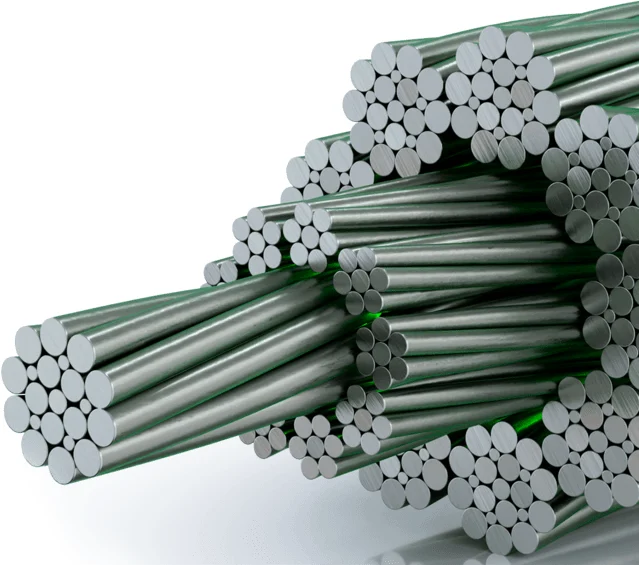

٩ جدائل خارجية

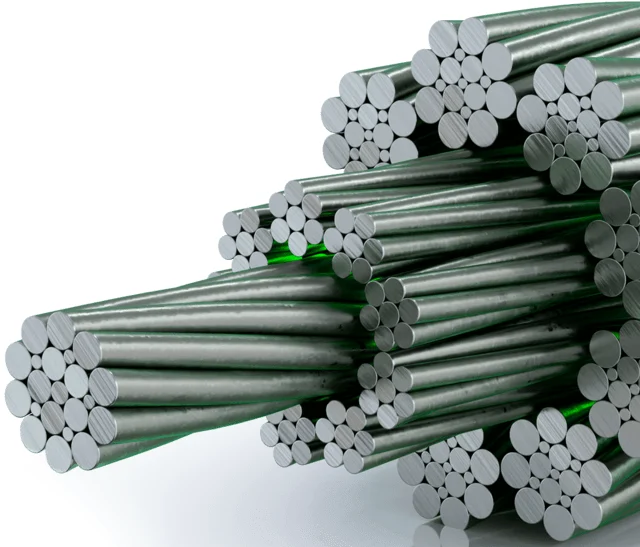

الأبراج والاستخدام الكثيفPAWO F10
تسع جدائل تجعل الحبل يستقر جيدًا في مجرى البكرة، فيطول عمره ويقاوم الانحناء أكثر.

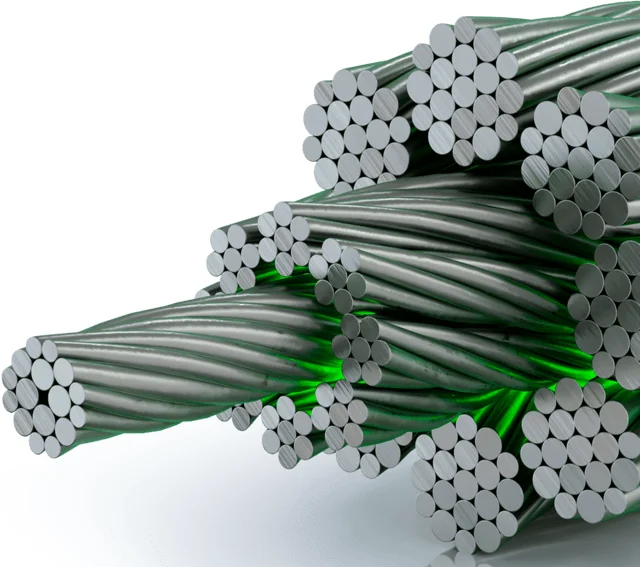

فولاذ كامل 8×19 / 8×36

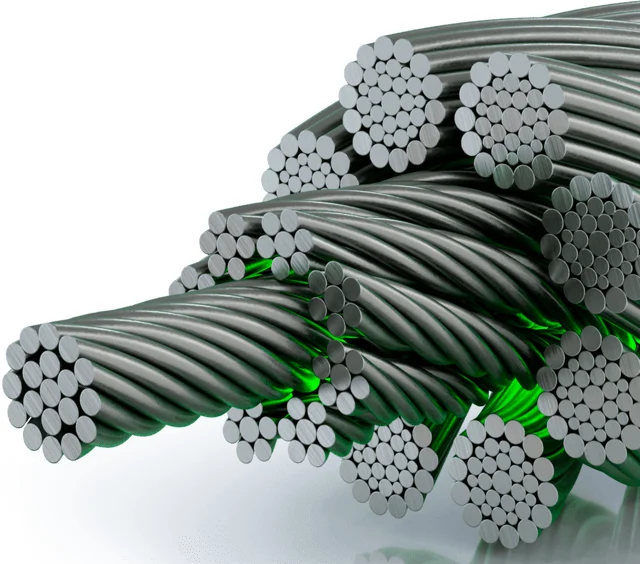

المصاعد الهيدروليكية والتعويضPAWO 819W · 836WS
استطالة منخفضة جدًا، وحمل كسر عالٍ، ومرونة في الانحناء.

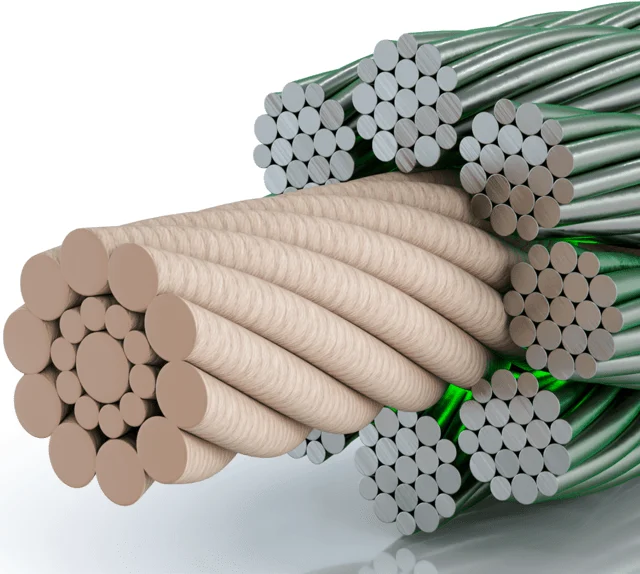

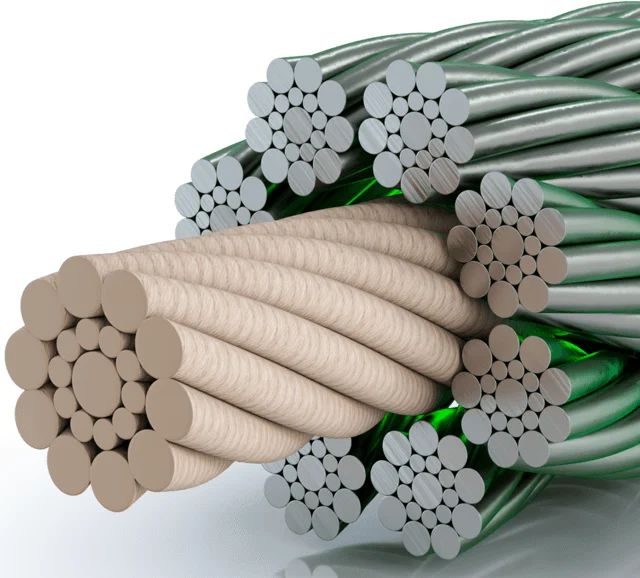

8×19 بقلب ليفي
المصاعد القياسيةF819 S-FC · W-FC
حبل خفيف ومرن، قلبه الليفي من إنتاج الشركة، ومستخدم في أوروبا ودول كثيرة.

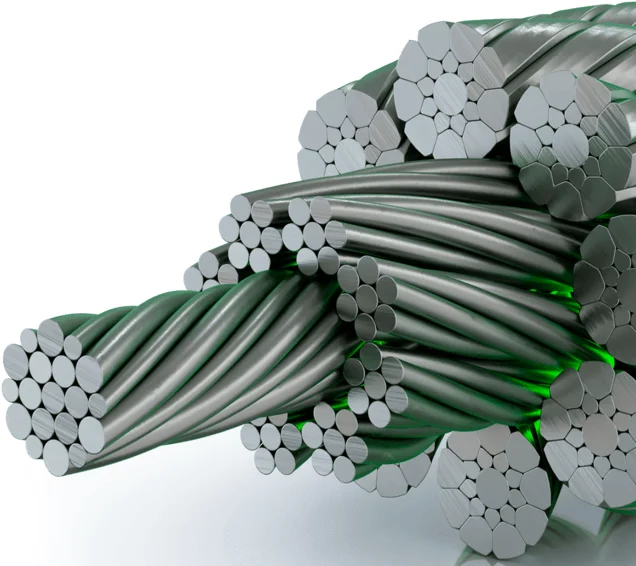

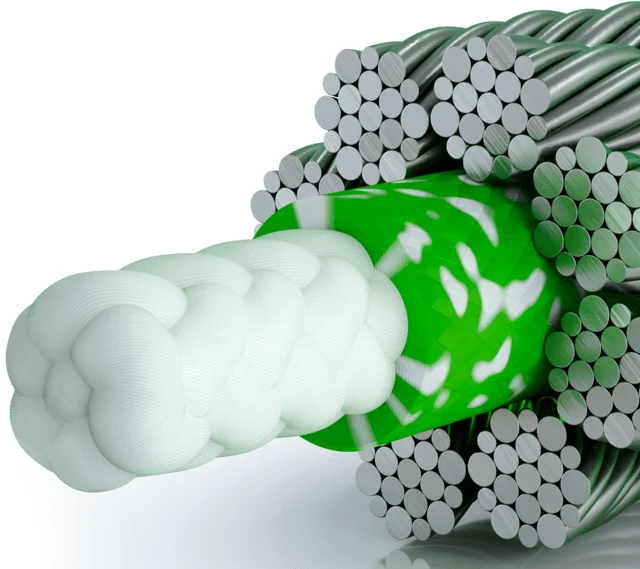

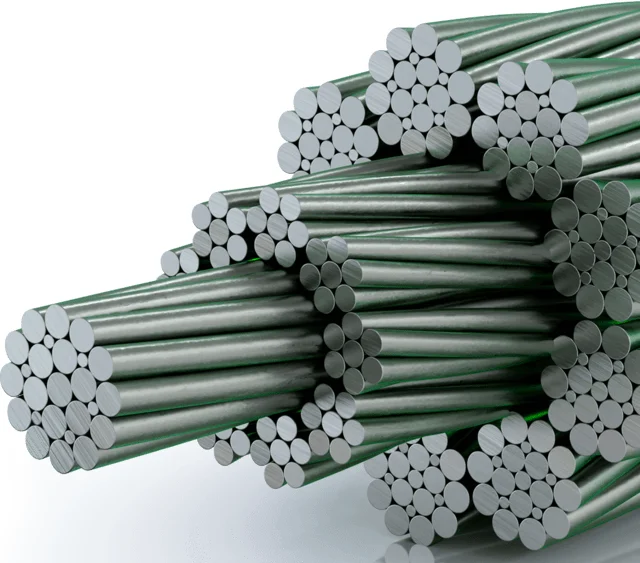

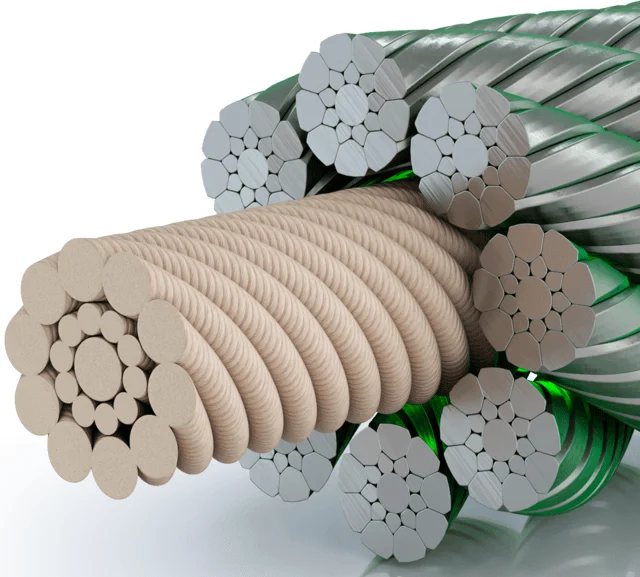

حبال عالية الأداء
سرعات عالية وبكرات صغيرةCompactTrac · PowerTrac · TopTrac · HyTrac
جدائل مضغوطة تعطي عمرًا أطول وتآكلًا وضجيجًا أقل. HyTrac حبل هجين بنفس حمل الكسر ووزن أقل بـ٢٠٪.

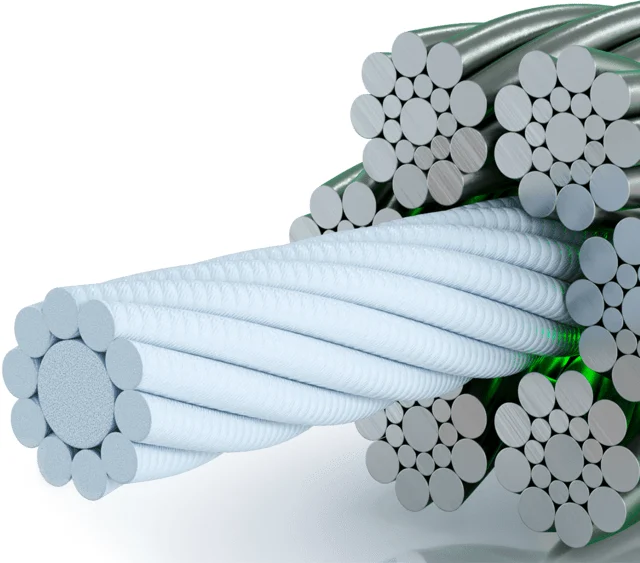

حبال منظم السرعة
Governor RopesPAWO F1
حبال مخصصة لمنظم السرعة (الجفرنر) الذي يشغّل جهاز الأمان عند تجاوز السرعة.
المصدر: الموقع الرسمي للمصنّع (gustav-wolf.com). الصور والمواصفات للتعريف، وقد يختلف الطراز المركّب حسب مشروعك.
مواصفة المصعد القياسية
ماذا تستلم في مصعد عاصمة الكون؟
خمسة أجزاء تحدد عمر المصعد وراحته وأمانه. هذه المواصفة الافتراضية لمصاعد الركاب والمنازل، ونعدّلها بحسب البئر والحمولة وعدد الأدوار.
01Traction Machine
ماكينة الجر
Torin PM Gearlessوفي المصاعد الإيطالية: Alberto Sassi
- استهلاك كهرباء أقل من الماكينات ذات التروس
- تشغيل هادئ واهتزاز منخفض
- بلا زيت تروس ولا تغيير دوري له
ضمان ١٠ سنواتالتفاصيل ←
02Door System
الأبواب ومشغّلها
NBSLمشغّل بمحرك PM أو VVVF
- فتح وغلق ناعم بسرعة قابلة للضبط
- حساس أمان يمنع انغلاق الباب على الراكب
- أعطال أقل في الجزء الأكثر استخدامًا
قفل مختبر لمليون دورةالتفاصيل ←
03Control System
نظام التحكم
Monarch NICE3000+من Inovance
- تسوية دقيقة عند كل دور
- تشخيص الأعطال برموز واضحة للفني
- قطع الغيار متوفرة في مستودعاتنا
إنقاذ آلي عند انقطاع الكهرباءالتفاصيل ←
04Steel Wire Ropes
حبال الجر
Gustav Wolfصناعة ألمانية
- استطالة منخفضة، فتقل مرات إعادة الشد
- مقاومة عالية للتآكل والإجهاد
- قياس الحالة في كل زيارة صيانة
عمر خدمة طويلالتفاصيل ←
05Cabin & Finishing
الكابينة والتشطيب
FUJI YEM · KASPERتصميم حسب اختيارك
- ستانلس مرآة وهيرلاين وذهبي وروز
- أرضيات رخام وإضاءة سقف مخفية
- لوحات طلب بشاشات وشعار مبناك
تعاينها في معارضناالتفاصيل ←
١٠ سنواتضمان الماكينة
سنتانضمان المصعد كاملًا
سنةصيانة مجانية بعد التسليم
٢٤ ساعةطوارئ الأعطال
مواصفة المصاعد الإيطالية
للفلل والقصور والمباني الفاخرة.
ماكينة الجرAlberto Sassiإيطالية
الأبوابSelcomإيطالية
سكك الإرشادMFإيطالية
الدرايف (الإنفرتر)Fuji Electricياباني
حبال الجرGustav Wolfألمانية
الكابينةتصنيع محلي فاخربالتصميم والخامات التي تختارها
أسئلة عن المكونات
ما ماركة الماكينة في مصاعدكم؟
في المصاعد الصينية (FUJI YEM وKASPER) نركّب ماكينات Torin بلا تروس بمغناطيس دائم، وفي المصاعد الإيطالية ماكينات Alberto Sassi مع أبواب Selcom وسكك MF الإيطالية ودرايف Fuji Electric. ويُكتب طراز الماكينة في عرض السعر.
هل أستطيع اختيار مكونات مختلفة؟
نعم. يمكن بحسب المشروع تغيير الماكينة أو نظام التحكم أو نوع الباب، ويتغير السعر ومدة التوريد تبعًا لذلك. نوضّح الخيارات عند زيارة الموقع.
لماذا تعتمدون نظام تحكم Monarch؟
لأن قطع غيار مونارك متوفرة في السوق السعودي، وفنيونا مدربون على برمجتها وتشخيص أعطالها، وفيها جهاز إنقاذ آلي (ARD) ينزل الكابينة لأقرب دور ويفتح الباب عند انقطاع الكهرباء.
متى يجب تغيير حبال المصعد؟
عندما تبلغ معايير الاستبعاد المعتمدة، مثل عدد الأسلاك المقطوعة أو نقص القطر أو التآكل. يقيس فنيو الصيانة الدورية ذلك في كل زيارة، ويخبرونك قبل أن يصبح الأمر خطرًا.
هل قطع غيار هذه المكونات متوفرة لديكم؟
نعم. نحتفظ بمخزون لأكثر قطع مشغلات الأبواب ولوحات مونارك والإنكودرات استهلاكًا في مكة وجدة. تصفّح كتالوج قطع الغيار أو أرسل رقم القطعة عبر واتساب.
ما الضمان على هذه المكونات؟
ضمان ١٠ سنوات على الماكينة، وسنتان على المصعد كاملًا بكل مكوناته، وسنة صيانة مجانية بعد التسليم. تفاصيل الضمان.
